首页 > 灯光控制器



易通有线灯光控制器
发布人:管理员 【字号 】 发布时间:2014年4月10日 打印本页
    易通台球管理系统灯光控制器,用来控制电灯的开和关。具有稳定、长寿命的特点,控制器线路聘用军工退休工程师进行设计,内部器件全部选用工业级部件,保证开关10万次无故障。易通灯光控制器分8路、12路、16路、20路、24路、32路、48路,最多96路。用户可以根据自己的需要选择一个或多个级联使用。
    控制器用来接收电脑发出的指令,根据指令对电脑进行开关。开台时,系统通过串口向灯光控制器传送“开”命令,灯光控制器收到“开”命令之后,对应的开关打开,电灯就点亮;
结帐时,系统通过串口向灯光控制器传送“关”命令,灯光控制器收到“关”命令之后,对应的开关关闭,电灯就熄灭。
    易通多年来一直致力于灯控器的更新。全新推出第四代灯光控制器。新一代灯控器相对老版做了很多更新,新版灯控器是市面上技术最先进、寿命最长、控制功率最大、安全性最高、稳定性最好、服务最优的灯光控制器。

第四带灯光控制器的主要优点
  • 高强度金属机箱,采用全封闭设计。任何操作无需开箱,增加了使用的安全性。
  • 灯控器标配易通公司自主研发的7英寸顾客显示屏,显示屏可同时显示消费总额,会员卡支付金额和应交现金额。对于收银电脑需要播放背景音乐结账时无法使用语言播放金额的情况,顾客显示屏是你理想的选择。
  • 手动开关配合手动/自动锁,让你在电脑无法启动的时间也不会影响球厅的正常营业。
  • 单路单保险管,保险管外置。保险管的设计可以有效的解决球厅线路短路、跳相时对灯光控制器和灯的损伤。保险管外置方便更换,不像内置保险管,更换时必须有老板的授权,如果老板外地出差,无法拿到钥匙,导致出问题的灯永远无法使用。
  • 接线柱接线方式,安装更快捷。接线柱带有保护盖,有效避免人员触电情况的发生。
  • 行内唯一支持2项输入的控制器,用电平衡更有效。
  • 行内唯一支持USB通讯方式的灯光控制器。随着新电脑的普及,带串口的电脑越来越少。为更好的服务客户,易通推出带有USB通讯模式的灯光控制器。同时保留了串口通讯方式,易通计费器也是市面上唯一一个支持USB+串口双通讯的设备。
  • 预留485通讯方式。大球厅或超大球厅采用分布式布线要比使用集中式布线方式节省很大的布线成本。串口的通许模式无法超越15m的理论距离。而485通讯方式的理论距离是1500米。如果客户是多层球厅或者想在布线上剩下一大笔钱,485是理想的选择。
  • 设备带有级联口,升级更方便。如果你的球厅需要增加规模,只需再购买一台控制器进行级联,不会影响你的软件设置,不会影响你的正常营业。
  • 行内控制功率最大的灯光控制器。单路可以控制1100w,峰值4400w。
  • 行内使用寿命最长的灯光控制器。为提高产品寿命,易通不计成本,核心元件全部选用进口工业级芯片,配合全新设计的线路,大功率开关,产品寿命大大提供,是市面上其他控制器的2倍。
  • 智能化。无论你使用串口还是USB接口,灯控器都可以跟软件实现智能化连接。无需专业人员调试。


控制器前面板


控制器后面板

控制器附件

  • 电源适配器(变压器)。为灯光控制器供电使用。8路、12路的为12V 1A,16路以上使用12V 2A。
  • 手动开关锁钥匙。用于打开或关闭手动 开关的钥匙。钥匙一般有老板保管。
  • 通讯电缆。用于连接灯光控制器与电脑。
  • 保险管。规格:250V 5A保险管。对灯光控制器起保护作用。建议应该给收银员配备2-3个。
  • 顾客显示屏,外卖,储值,结账是可以同时显示消费总额、卡内余额(卡内扣除)、应收现金。

与电脑的连接

    控制器怎么和电脑连接是用户很多关心的问题,很多用户还以为要打开电脑主机箱,才可以安装控制器。其实易通控制器的安装非常的方便,在不需要打开电脑主机箱的情况下即可完成控制器与电脑的连接通信。
    易通灯光控制器使用标准的工业通讯端口(串口)作为通讯口,使用9芯串口线与电脑相连接。串口作为标准的工业通讯端口,在工业自动控制里面应用非常的广泛。
    使用串口作为通讯口有几大好处:
    ·台式电脑一般都有串口。
    ·安装方便,不用拆开机箱,将串口线一插就可以。
    ·信号稳定,串口被广泛应用于工业控制,是一种通讯标准
    为提供更好的兼容行,易通灯光控制器标配USB通讯接口。

连接电灯

    如何与电灯线相连接,如何布线,这是很多业主都要不怎么明白的问题,其实找个电工布一下线就OK了,对电工来说,是小事一桩。你也可以这样理解,我要把所有灯的开关都装在吧台上。

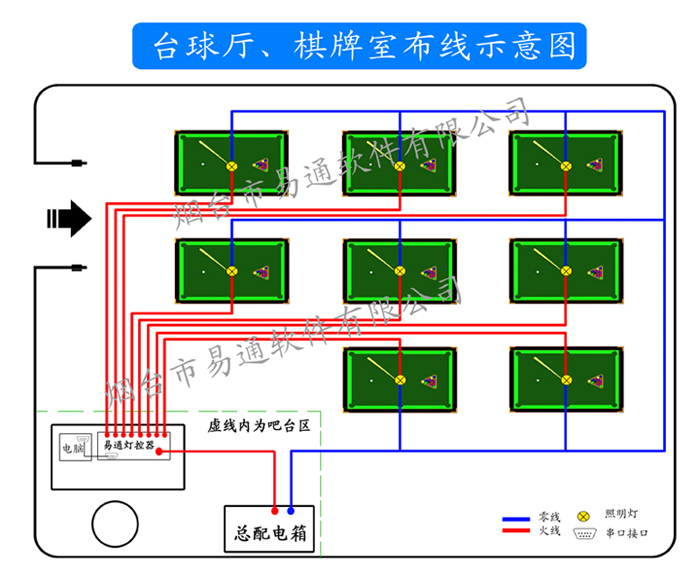

    以10张桌球,10路灯为例。一个灯必须要有两根线,其中一根零线,一根火线,如果10路灯就有10根火线和10根零线。如果使用有线灯光控制器,只需将10火线(注意是火线,不是零线,上图灯上方红色的线)拉到收银台,另外10根零线保持不变,仍旧拉到配电箱(上图灯下方黑色的线),然后再从配电箱拉一根总的火线到收银台(上图红色较粗的红线)。这样收银台总共就有11根线了,分别是10个电灯过来的10根线,安装时接灯控器上绿色的线,1根配电箱过来的公共火线,安装时接灯控器上红色的线(3组红线短接后接公共火线)。
    还有就是很多业主在布线的时间不知该选择多粗的线。为保险选择2.5平方以上的线,结果造成很多的浪费。我们建议功率不超过500w的时间你选择1平方的国标线就足够用了。

接线顺序

    接线顺序请按照以下顺序有专业人士连接,不正常的链接顺序可以损坏灯控器。
     1、拉闸断电。
     2、将相应台子的火线连接到灯光控制器相应的线号上。
     3、连接公共接入火线。
     4、连接灯控器与电脑的连接线。
     5、插上控制器的电源(变压器)。
     6、合闸,开电脑。

灯控器的尺寸及功率



   控制器的尺寸:8路、12路: 长X宽X高=230mm*190mm*100mm。
                  16路:  长X宽X高=280mm*250mm*100mm。
                  20路、24路: 长X宽X高=320mm*270mm*100mm。
    控制器的单路控制功率为1100w。如果超出此功率请与我们联系。

电脑没有串口



   串口:电脑后边有一个9针(双排,一排5针,一排4针)的接口。串口无线安装驱动。
         如果没有串口,请使用USB接口进行通讯。使用USB接口时请安装光盘中带的驱动。

控制器自检



   控制器连接完毕,接通电源后打开总开关,总开关的指示灯亮起,同时被控制的桌台上方的灯会闪一下,迅速灭掉。出现以上现象表示灯控器工作正常。

控制器手动开关

    正常情况下,灯光控制器受台球厅计费软件控制,从而控制电灯的开关的。如果某一天,电脑死机了,那么控制器因收不到电脑发出的指令将无法自动开关灯。这时,如果灯打不开,那么球厅就得停止营业;如果麻将桌的电源打不开,棋牌房也就得停止营业,这将给业主带来极大的损失,造成很坏的影响。
    使用windows2000或者XP操作系统的电脑,在正常情况下,电脑几乎不会死机。为以防万一,我们的控制器配置了手动开关,在您电脑死机或者不能开启的情况下通过手动开关控制电源,保证可以继续营业。
    控制器为每路灯光都配备了手动开关和一个手动开关锁,每个手动开关锁配一个钥匙,钥匙一般由老板自己保管。
    正常营业时, 手动开关锁打到“自动”的位置,灯光受电脑的控制。这时前面板上的手动开关无效。当电脑死机时,由老板取出钥匙,将手动开关锁打到“手动”的位置,这时手动开关生效,当打到开的位置时,电灯就会打开。通过手动开灯功能,可以保证营业的继续。
    配置手动开关锁是为了防止收银员自己给客人开关灯,防止收银员作弊。配置手动开关锁之后,在正常营业时将开关锁打到“自动”的位置,手动开关就失效了,有银员也就无法作弊了。当电脑死机之后,老板可以取出钥匙,开放手动开关的功能,通过手动开灯,保证营业的继续。
